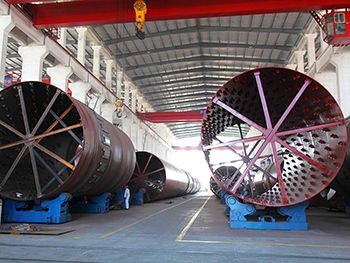

Трехходовая барабанная сушилка
Трехходовая барабанная сушилка, произведенная нашей компанией, отличается компактной и упрощенной структурой, надежным исполнением, высоким тепловым КПД и низким энергопотреблением.
Особенности
- Благодаря самоизолированным барабанам тепловой КПД трехходовой сушилки составляет 80%, тогда как тепловой КПД обычной сушилки – всего 35%. По сравнению с сушилкой с одним барабаном трехбарабанное устройство на 68% снижает расход угля и повышает производительность на 100%.
- Длина трехбарабанной сушилки составляет 40% от длины сушилки с одним барабаном. Это позволяет снизить строительную площадь завода и сократить затраты на 40%. Площадь трехходовой сушилку составляет примерно 20 кв.м.
- Используемая термоустойчивая пластина из легированной стали в 4 раза более износостойкая по сравнению с пластиной из обычной стали. Это помогает продлить срок эксплуатации оборудования.
- Температура выгружаемого материала меньше 60℃, тогда как температура материала, выгружаемого из сушилки с одним барабаном, составляет 150℃. Низкая температура помогает продлить срок эксплуатации оборудования для удаления пыли.
- Воздухонагреватель может использоваться вместе с печью с псеводоожиженным слоем, газовой и угольной печами.
Технические параметры
| Размер | φ2.0×6 м | φ2.5×6.5 м | φ2.7×7 м | φ3×7 м | φ3.2×7 м | φ3.6×8 м | φ4.2×8.5 м | |
| Диаметр внешнего барабана м |
2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
| Длина внешнего барабана м |
6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
| Объем барабана м³ |
18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
| Скорость вращения барабана об/мин |
3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| Время нахождения материала мин |
12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
| Первоначальная влажность материала % |
6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
| Конечная влажность материала % |
≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| Максимальная температура воздухозабора ℃ |
750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
| Производительность т/ч |
Шлак | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
| Зольная пыль | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
| Песок | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
| Двигатель | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
| Мощность двигателя кВт |
7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
| Редуктор | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
| Передаточное число | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
| Вес т |
25 | 32 | 35 | 38 | 43 | 57 | 77 | |
