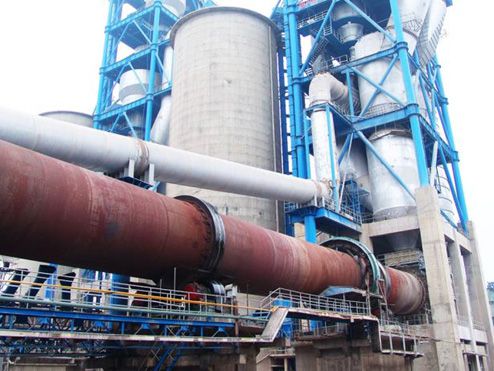

Вращающаяся печь для цементных заводов

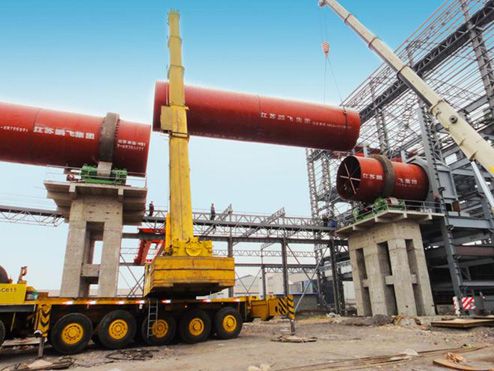

Компания Pengfei завершила строительство более 100 печей для вращающихся цементных заводов, производительностью 1000~ 6000 тонн в сутки.
Цементная вращающаяся печь – это основное оборудование для производства цемента сухим и мокрым способами, состоящее из корпуса, опорного ролика, приводного механизма, подвижной головки, уплотнительного устройства в хвостовой части и канала для вдувания угольной пыли.
Преимущества
Благодаря прочной конструкции вращающаяся печь работает безотказно и производит цементный клинкер высокого качества. Дополнительно она может быть оснащена пятиступенчатым циклонным или шахтным теплообменником. Печь обеспечивает стабильную теплоотдачу и улучшенный показатель эксплуатации оборудования. По сравнению с аналогами наше оборудование увеличивает эксплутационный показатель на 10%, а производительность - 5-10%. Расход тепла снижается на 15%.
Применение
Вращающаяся цементная печь в основном применяется для обжига глины, известняка и шлака для производства цементного клинкера. Она также может быть использована для прокалывания и обжига минеральных руд, рудных концентратов и промежуточных продуктов. Таким образом, данное устройство нашло широкое применение в химической и металлургической промышленностях для обжига черных и цветных металлов, таких как железо, алюминий, медь, цинк, никель, вольфрам, хром и т.д.
Например, во время производства алюминия вращающаяся печь используется для получения оксида алюминия из гидроокиси алюминия. При выплавке чугуна она используется для производства окатышей, необходимых для изготовления доменного чугуна. Во время обработки минералов наша печь используется для магнетизирующего обжига бедной железной руды для увеличения намагниченности добытой руды, облегчая магнитное разделение. В химической промышленности печь применяется для производства соды, фосфатных удобрений и сернистого бария.
Благодаря низкому энергопотреблению вращающаяся цементная печь может также использоваться в перерабатывающей промышленности для сжигания обычных и опасных отходов. Печь может использовать мусор в качестве топлива для экономии расхода угля при переработке отходов.
Технические параметры вращающейся печи для производства цемента сухим способом
| Размер (м) | Φ3×48 | Φ3.2×50 | Φ3.3×50 | Φ3.5×54 | Φ4×60 | Φ4.3×64 | Φ4.8×74 | ||
| Производительность (т/сутки) |
600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | 5000 | ||
| Наклон (%) | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | ||
| Количество опор | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Тип нажимного ролика |
Механический или гидравлический |
Гидравл- ический |
Гидравл- ический |
Гидравл- ический |
Гидравл- ический |
Гидравл- ический |
Гидравл- ический |
||
| Скорость вращения печи | Главный привод (об/мин) |
0.676-3.38 | 0.36-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | |
| Вспомогательный привод (об/ч) |
9.36 | 6.5 | 5.61 | 7.66 | 8.2 | 7.93 | 8.52 | ||
| Главный привод | Двигатель | Модель | Z2 -101 |
ZSN4 -280-091B |
ZSN4 -280-091B |
ZSN4 -315-092 |
ZSN4 -355-092 |
ZSN4 -355-12 |
ZSN4- 400-092 |
| Номинальная мощность (кВт) |
100 | 160 | 160 | 220 | 315 | 400 | 630 | ||
| Диапазон скоростей (об/мин) |
~1500 | 1500 | 1500 | 1000 | 1000 | 100-1000 | 1500 | ||
| Напряжение (В) | 220 | 440 | 440 | 440 | 440 | 440 | 660 | ||
| Редуктор | Модель | ZS145-1-I | ZSY-450 -40-V |
ZSY 450-40 |
NZS995 -28VIBL |
YNS1110 -22.4VBR |
YNS1400 -31.5VIBL |
JH710C- SW305-40 |
|
| Общее передаточное число |
50 | 40 | 40 | 28 | 22.4 | 31.5 | 42.226 | ||
| Вспомогательный привод |
Двигатель | Модель | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 |
| Номинальная мощность (кВт) |
7.5 | 15 | 11 | 18.5 | 22 | 30 | 55 | ||
| Диапазон скоростей (об/мин) |
970 | 1460 | 1460 | 970 | 1470 | 1470 | 1480 | ||
| Напряжение (В) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| Редуктор | Модель | ZL35 -7-I |
ZSY160 -31.5-II |
ZSY355 -31.5 |
ZSY355 | YNS440 -45IIR |
YNS497- 45ZC |
JH220C- SW302-28 |
|
| Общее передаточное число |
14 | 31.5 | 31.5 | 45 | 45 | 45 | 28 | ||
| Общий вес (без учета футеровочного кирпича) (тонн) |
207 | 256.5 | 281 | 341 | 434 | 550.5 | 854 | ||
| Вес нижней части головки печи (тонн) |
22 | 25 | 27 | 28 | 35 | 36 | 45 | ||
