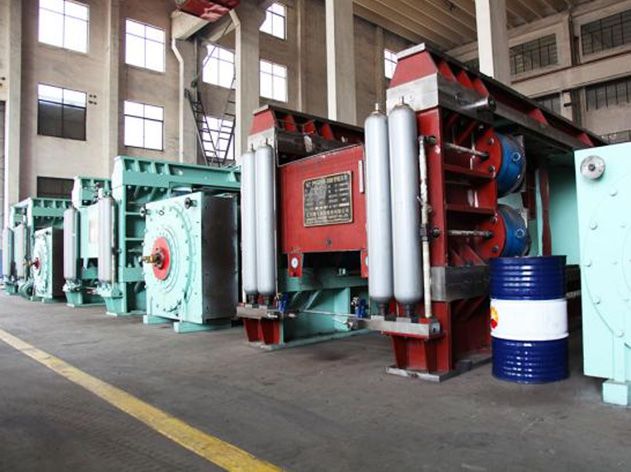

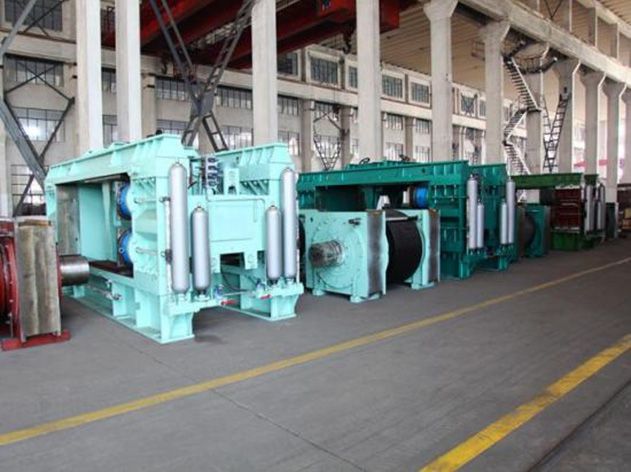

Гидравлический валковый пресс (HRP) представляет собой оборудование для измельчения цемента с высокой энергоэффективностью. Благодаря технологии измельчения данный пресс можно использовать совместно с мини-заводом по измельчению, сепаратором загружаемого сырья, сушилкой, порошковым сепаратором, тем самым образуя целую систему измельчения. В комплекте с шаровой мельницей можно достичь предварительного измельчения, промежуточного измельчения, получистового измельчения, чистого измельчения и т.д.
В валковом прессе на измельчаемое сырье действует больше нагрузки, по сравнению с шаровой мельницей, откуда и высокая эффективность. Энергопотребляемость на 50-100% ниже, а производительность на 100-300% выше, чем в шаровой мельнице. Высокоэффективный гидравлический пресс нашего производства подходит как для модернизации завода, так и для новой установки. Загружаемое сырье подвергается высокому давлению между вращающимися валиками, за счет чего на загружаемом сырье появляются микротрещины. В измельченном материале частицы диаметром 0,08мм занимают 20-35%, а частицы диаметром меньше 20мм занимают 65-85%, что свидетельствует о высокой степени измельчаемости.
Особенности
Технология обработки поверхности валков: (сварочные материалы, оборудование и технология): как правило, поверхность валков подвергается простой сварке, что облегчает техобслуживание, восстанавливает износостойкость поверхности и уменьшает образование и распространение микротрещин. Поверхность валков отличается высокой прочностью (>HRC58) и высоким ударной вязкостью. Срок службы валков составляет больше 8000 часов, а техобслуживание самое простое.
Пресс оснащен авиационной гидравлической технологией, за счет чего повышается надежность и стабильность оборудования.
Сочетание гидравлической системы и система автоматического управления позволяет достичь следующих задач: контроль нагрузки главного двигателя, регулирование величины зазора, коррекция отклонения валков, самодиагностика отказов.
Вспомогательный порошковый сепаратор реализует следующие функции: измельчение, сортировка, сушка. Обеспечивает низкие эксплуатационные расходы и высокую эффективность.
Вспомогательная система автоматического управления оснащена средствами размытой логики и электрическими компонентами от мировых производителей.
Преимущества конструкции
1) Износостойкий корпус
Валковый пресс PFG оснащен защитной бронью с поверхностной сваркой, которую можно использовать для поверхностной сварки сплошного вала или горячей запрессовки брони. Изношенную поверхность валок можно восстановить с помощью обычной сварки без перемещения валков.
2) Система управления загрузки сырья
Для облегчения прессования загружаемого материала в лепешки HRP оснащен электрической системой контроля, благодаря чему можно регулировать подачу материала, производительность и энергопотребление пресса. Электрическая система контроля позволяет обрабатывать несколько материалов одновременно, а также необходима для получения «лепешек» на выходе.
Параметры настройки
Валковый пресс можно настроить на три разных режима работы:
Предварительное измельчение: Пресс HRP используется для предварительного измельчения загружаемого сырья. После чего материал загружается в шаровую мельницу для дальнейшего измельчения.
Предварительное измельчение: Пресс HRP используется для предварительного измельчения загружаемого сырья. После чего материал загружается в шаровую мельницу для дальнейшего измельчения.
Чистовое измельчение: Для помола некоторых видов материала и готовой продукции валковый пресс PFG HRP можно сочетать с двухступенчатым сепаратором в замкнутом цикле. В результате чего нет необходимости использовать дополнительные шаровые мельницы или установки для измельчения, что позволяет снизить операционные и инвестиционные затраты.
Технические характеристики
Модель HRP
PFG 200-180
PFG 180-160
PFG 180-120
PFG 170-100
PFG 160-140
PFG 150-100
Диаметр валков (мм)
Φ2000
Φ1800
Φ1800
Φ1700
Φ1600
Φ1500
Ширина валков (мм)
1800
1600
1200
1000
1400
1000
Линейная скорость валков (м/с)
1.83
1.74
1.75
1.47
1.47
1.50
Рабочий зазор валков (мм)
25-50
25-45
24-45
25-45
25-45
22-40
Макс.размер загружаемого сырья (мм)
65
65
65
60
60
60
Макс.температура загружаемого сырья (℃)
≤130
≤130
≤130
≤130
≤130
≤130
Производительность системы предварительного измельчения
Клинкер (т/час)
1000-1250
920-1120
650-750
480-620
600-720
460-500
Сырье (т/час)
1050-1280
920-1150
700-820
500-650
650-760
480-520
Двигатель
Модель
YRKK7104-4
YR6302-4
YR560-4
YR5004-4
YRKK630-6
YR5002-4
Мощность (кВт)
2000×2
1600×2
1250×2
900×2
1120×2
710×2
Скорость вращения (об/мин)
1000
1490
1480
1485
993
1485
Напряжение (В)
~10000
~10000
~10000
~10000
~10000
~10000
Модель редуктора
GYM23PZN
GYM2292N
GYM18PZN
RPG29
GYM18P2N
RPG26
Вес машины (т)
290
250
250
208
212
178
Модель HRP
PFG 140-120
PFG 140-80
PFG 140-70
PFG 140-65
PFG 120-60
PFG 120-50
Диаметр валков (мм)
Φ1400
Φ1400
Φ1400
Φ1400
Φ1200
Φ1200
Ширина валков (мм)
1200
850
700
650
600
500
Линейная скорость валков (м/с)
1.52
1.46
1.48
1.48
1.47
1.47
Рабочий зазор валков (мм)
18-35
18-35
18-35
18-35
16-30
16-30
Макс.размер загружаемого сырья (мм)
60
60
60
60
55
55
Макс.температура загружаемого сырья (℃)
≤130
≤130
≤130
≤130
≤130
≤130
Производительность системы предварительного измельчения
Клинкер (т/час)
460-530
300-350
240-334
240-300
110-165
115-170
Сырье т/час
485-550
320-390
280-360
260-320
175-220
130-195
Двигатель
Модель
YR500-4
YR560-6
YR5001-8
YR5001-8
Y355L-6
Y315L-6
Мощность (кВт)
800×2
560×2
500×2
500×2
280×2
250×2
Скорость вращения (об/мин)
1485
1485
740
740
960
960
Напряжение (В)
~10000
~10000
~600
~600
~380
~380
Модель редуктора
RPG28
PRG23
XGL48
XGL48
XGM38
XGL38
Вес машины (т)
176
125
120
115
68
64
