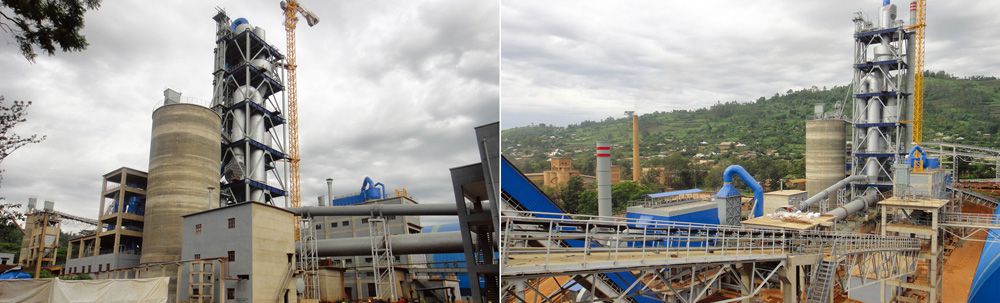

Мини цементный завод с производительностью 1500 т/сутки
Опираясь на технологию производства цемента сухим способом, мы успешно разработали данный мини цементный завод с производительностью 1500 т/сутки, оснащенный вращающейся печью с размерами φ3.5×54м, пиролизной печью и пятиступенчатым циклонным теплообменником.
Производственные процессы
- Дробление известняка
- Предварительная гомогенизация измельченного известняка
- Измельчение сырьевой смеси
- Подогрев и разложение сырьевой муки
- Производство цементного клинкера во вращающейся печи
- Измельчение цемента
- Упаковка цемента
Список оборудования
| № | Назначение | Наименование / тип / спецификация оборудования | Производительность каждого оборудования (т/ч) | Количество | Коэффициент ежегодного использования (%) | Примечание |
| 1 | Дробление известняка | Пластинчатый питатель Тип: B1250×11500 мм Размер подаваемого материала: 800 мм Мощность: 30 кВт |
200 ～ 350 | 1 | 25.51 | |
| Одноступенчатая молотковая дробилка Модель: TKPC16.18 Размер подаваемого материала: 800 мм Размер выходного материала: ≤25 мм Мощность: 355 кВт |
250 | 1 | 25.51 | |||
| 2 | Предварительная гомогенизация известняка | Штабелеукладчик-разбощик Ширина колеи: 24 м Максимальная емкость: 142 кВт Штабелеукладчик Способ укладки материалов: непрерывное изменение вылета и вращение стрелы Количество пластов: >400 Реклаймер Способ выгрузки из штабеля: извлечение материалов из поперечного сечения запасов |
Производительность при укладке материалов: 600 т/ч Производительность при выгрузке из штабеля: 250 т/ч |
1 | |
|
| 3 | Измельчение сырьевой смеси | Вертикальная угольная мельница Тип: HRM 2800 мм Размер подаваемого материала: ≤40 мм Размер выгружаемого материала: 0.080 мм Остаток на сите с квадратными отверстиями: 12% Содержание влаги в подаваемом материале: ≤6% Содержание влаги в выгружаемом материале: ≤0.5% Мощность двигателя: 1,250 кВт |
130 | 1 | 60.90 | |
| 4 | Обработка отбросных газов (из вращающейся печи и размольных мельниц) | Увлажнительная башня Размер: Φ7.5×26 м Расход воздуха: 400,000 м3/ч Температура всасываемого воздуха: 340℃ Температура выходящего воздуха: 150-220℃ |
|
1 | 82.19 | |
| Высокотемпературный вентилятор Расход воздуха: 400,000 м3/ч Полное давление: 7500Pa Рабочая температура: 340℃ (промежуточная температура: 450℃) Скорость: 1450 об/мин Мощность двигателя: 1250 кВт |
|
1 | 82.19 | |
||
| Высокотемпературный вентилятор 2350DIBB24 Расход воздуха: 300,000 м3/ч Полное давление: 7500 Па Электростатический пылеуловитель c.BS930 Расход воздуха: 400,000 м3/ч Запыленность всасываемого воздуха: ≤80 мг/м3 Запыленность выходящего воздуха: ≤50 мг/м3 |
|
1 | 82.19 | |
||
| Вытяжной вентилятор в хвостовой части печи Расход воздуха: 420,000 м3/ч Полное давление: 1500 Па Рабочая температура: 150℃ Мощность двигателя: 355 кВт |
|
1 | 82.19 | |
||
| 5 | Прокаливание цементного клинкера (хвостовая часть печи) | Пятиступенчатый циклонный теплообменник и пиролизная печь Циклон 1: 2-Φ4300 мм Циклон 2: 1-Φ5600 мм Циклон 3: 1-Φ5600 мм Циклон 4: 1-Φ5900 мм Циклон 5: 1-Φ5900 мм Пиролизная печь: Φ6300 мм |
62.50 | 1 | 82.19 | |
| 6 | Производство цементного клинкера ( в печи) | Вращающаяся печь Размер: Φ3.5×54 м Производительность: 1500-1800 т/день Наклон: 4% Скорость вращения: 0.4 ～ 3.96 об/мин Мощность двигателя: 220 кВт |
62.50 | 1 | 82.19 | |
| 7 | Охлаждение цементного клинкера (головка печи) | Колосниковый охладитель Модель: LBTF1700 |
62.50 | 1 | 82.19 | |

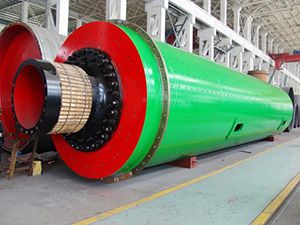

| 8 | Измельчение цемента | Трубчатая мельница Размер: Φ3.5×13 м Размер выгружаемого материала: 320 м2/кг Мощность главного двигателя: 2,000 кВт |
50 | 2 | 58.59 | |
| Порошковый сепаратор Модель: O-Sepa1500 Скорость потока воздуха: 1500 м3/мин |
|
2 | 58.59 | |||
| 9 | Упаковка цемента | Вращающаяся упаковочная машина с 8 отверстиями для заполнения Точность измерения: ±0.25 кг/ мешок |
90 | 2 | 34.18 | |
